Машина stenter горячего воздуха с камерами системы газа 8 разделов

Подробная информация о продукте:
Место происхождения: Китай Цзянсу
Фирменное наименование: KD
Сертификация: CE MARK
Номер модели: KZM180-420
Оплата и доставка Условия:
Количество мин заказа: 1 НАБОР
Цена: negotiation
Упаковывая детали: стандартное contaner
Время доставки: 45 дней после того как получают депозит
Поставка способности: 2 набора в 2 месяцах
  • Подробная информация
  • Характер продукции

Подробная информация

Ширина: 1800-4200MM Механический ряд скорости: 10-100 m /min
Транспортировать цепи: цепь плиты штыря
Высокий свет:

доводочный станок ткани машины stenter

,

машина ткани более сухая

Характер продукции

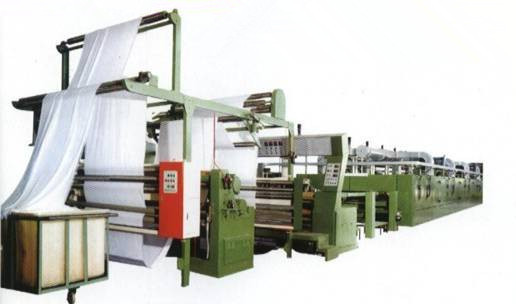

Машина stenter горячего воздуха с камерами системы газа 8 разделов KZM-180-340







KZM-180-340 тип stenter горячего воздуха устанавливая машину (система газа)

Камеры 8 разделов





Процесс:

Край открытого → рамки ткани → входа ширины плотного ультракрасный, центризуя винт сверх-питания →lower прибора раскручивателя утка → мангля →padder автоматический используя край → верхний сверх-питаясь →E+L обнаруживая, что прибор uncurler края пальцев → E+L 4 края →pinning на камере → для → воздушного охлаждения → установки жары прикалывая с компенсатора → воды coolingφ570*2 →, guider device→batching (качание подрезывая к J-коробке) /Plaiting ткани E+L







Раздел ткани входа:

1. Мангль padder MH591-180 MH591-180

2. автоматический прибор раскручивателя утка

3. Главная ткань: сплетенная ткань

4. 180 ширин см номинальных: 180 см

5. 70-160 ширина см эффективная: 70-160 см

6. 10-100 ряд скорости m /min механический: 10-100 m /min

источник 7.Heating: природный газ

8. Транспортировать цепи: цепь плиты штыря

9. Воздушное давление: над 0.5mpa

верхушка 10.Infeed overfeed ряд: -10% до 30%

11.Infeed более низко overfeed ряд: - 10% до 30%

12. PLC: Сименс, немецкое

13. Преобразователь частоты: главный привод Сименс, преобразователь частоты вентилятора: Danfoss «HOLIP» Дании







l система guider ткани ткани E&L

Включающ ролик напряжения вращения и расширение ручки регулировки, длинная рука 1400mm в длине.

  • Taub внутри длинной руки.
  • Привод 2 расширить ролик (разделитель отделяя ролик)

l ширина a доски датчика

l одна пара разбивочных роликов проводника, поверхность состоит из много плит, двинутые которые боковые.

l вспомогательный и компоненты привода

Для сухой или влажной ткани



Прибор проводника ткани

  • Плавающ роторный компенсатор напряжения, контролируйте скорость мангля padder.
  • Мангль Padder: MH591-180



мангль padder 2-ролика

  1. уклоните тип ролика
  2. Покрытие и защита лучей шкафа
  3. Крен дефлектора сделанный из нержавеющей стали

4. Давление цилиндра 2 больш-диаметров обеспечить равномерное и эффективное обжатие
5. ролики выжимкы:
6. активный ролик обжатия покрыл трудную резину, твердость °shore 85
7. пассивный ролик давления покрыл трудную резину, твердость °shore 80

8. Активный трудный резиновый ролик, привод мотора 11kw



padder корежит химический танк


1. Пневматические подниматься и понижать
2. ровный контроль с прибором ровного регулятора
3. ширина ролика: 1800mm

4. Диаметр ролика: 350mm

5. Полная сжимая сила до 7 тонн.
6. сбрасывая прибор для дренажа танка быстрого



Раскручиватель утка

Машина установки Stenter совмещенная с горизонтальной возвращенной цепью




ткани питаться и сверх-питания прибор



платформа ткани питаясь и привестись в действие платформу


верхний ролик тракции, более низкий ролик тракции

2.2kw управляют 2 роликами тракции
Коробка передач пользы регулирует передачу ролика тракции 2 напряжения между тканью
Максимальный тариф дизайна сверх-питания +40%
Сравненный со скоростью цепи транспортера
2 ролика детандера, привод 1.5kw
Татуировки спирали нержавеющей стали
2 утка ролика электрически регулируемых, 4 привод × 0.18kw

Ролик проводника установленный под верхний ролик тракции



Мост метра - расположенный в зоне раздела ткани питаясь.



Прибор ткани питаясь

Щетка 2 штырей overfeed прибор, прибор края ткани напрягая

Левая и правая независимая регулировка
2 привод × 0.37kw
E + l прибор uncurler края



Транспортер ткани оборудовал высокотехнологичные цепи

Ткань входит след 4500mm в длине

Подключенный широтной модуляцией заварки провода,

Щетка края ткани нажима установила в ткань входит зону,

Пневматическое устройство для натяжения цепи,

Цепи и следы в камере

Цепной коаксиальный привод

Горизонтальная возвращенная цепная плита штыря спички, цепная прочная смазка,

Ткани платформа вне

Ролик проводника pin-





Электрический цепной прибор регулировки ширины

Один винт внутри удлиняя области, привод 0.55kw

4 винта в горячей камере

Один винт в зоне ткани вне, приводе 0.55kw

Войдите в и выйдите из ткани показанная ширина

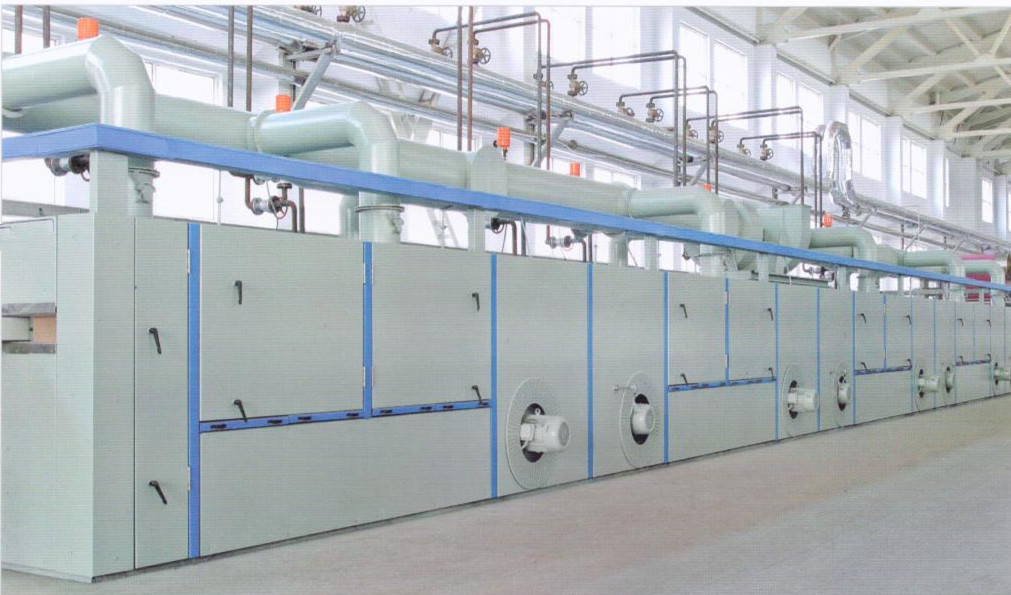

Камера жары

Рамка камеры сделана из утюга угла 6# и сталь канала 8# сварила совместно.

8 горячих камер, в камеру 3000mm длиной

Нагрейте - изолируя дверь сделана из холоднокатаной стали 1.2mm, 100mm толстого, заполненной с прокладками изолируя материала и силиконовой резины используемыми для герметизировать.

С эффективными свойствами термоизоляции

Двойные фильтры, высшего уровня фильтры можно очистить из деятельности прибора, не раскрывают дверь и вниз
Нижние камерные фильтры защищают вентиляцию


Выход брызг потока KLD CAD типа мягк


Положени-на дизайне воздушных потоков



Горячая камера перед и после комнатой изоляции

Войдите в и выйдите тканей имейте барьер ветра



Нижняя изоляция жары

Особенные панели изоляции, с волокном 100mm толстым минеральным


Место в горячем дне камеры



Обеспечивая циркуляцию пневматическая система «двойной трубопровод»
Отделять верхний и более низкий трубопровод и ручной воздушный поток импульсного воздуха.
8 горячих камер, каждая камера имеют 2 обеспечивая циркуляцию вентилятора.
Отношение FM непосредственное с мотором и вентилятором, силой 7.5kw/1740rpm, максимальная скорость 1740rpm.
8 наборов прибора частотной модуляции, каждой силы 15kw.



Защитная система

Повреждение автоматически прерывает дуновения воздушных потоков к ткани

Когда вы поворачиваете дальше, запоминающая система автоматического возврата в исходное положение



Система жары

8 горелок жары (Италия «RIELLO ")

Прибор 8 контролей температуры

Обеспечивая циркуляцию ° температуры воздушной среды 230





Приборы вытыхания

2 набора отработанного вентилятора, привода мотора частотной модуляции.

Каждая сила мотора 3kw.



Охлаждая поток CAD зоны - выход Брызг-воздуха

1000mm длинное, сразу соединенный двигатель

Сила 5.5kw. Поверните скорость 1500rpm



Электрическая конфигурация прибора

Весь привод транспортера ткани принимает мотор настройки по частоте

Когда нормальные стоп и аварийная остановка,

Спад контроля к полной остановке

Механизм управления и контроль оборудования в ткани входят зону и зону ткани вне.

Электрическая коробка
Пре-расположение провода, дизайн соотвествующий к самой высокой температуре 40°, и относительная влажность 90%
Ткань кабеля двигателя транспортера
Другие небольшие электрические кабели
Обеспечивая циркуляцию кабель вентилятора


Кабели системы управления, аранжированные готова к использованию.





Ткани раздел вне



ткани ролики платформы и тракции вне

привод 3kw

ролик водяного охлаждения 2, каждый диаметр 570MM

J – ткань коробки вне



Метр ткани встречный



прибор доставки ткани (дозируя и заплетая совмещенный прибор)

Ролики и пощада тракции с ткан-соединенный и работа совместно для того чтобы управлять изоляцией

Напряжение ткани можно отрегулировать

Ряд косички 1000mm

Диаметр дозируя прибора 1500mm



Исключение высокой эффективности статическое

Бар иона в дозируя приборе.



Одно устанавливает инструментов



Одна серия нося частей





Краска



Приборный щиток и компоненты шкафа камеры для гениальн-голубой краски, голубые (RAL5007)
антиржавейная обработка, как краска или гальванизированное покрытие на серебр-серой краске, серый шкаф.
